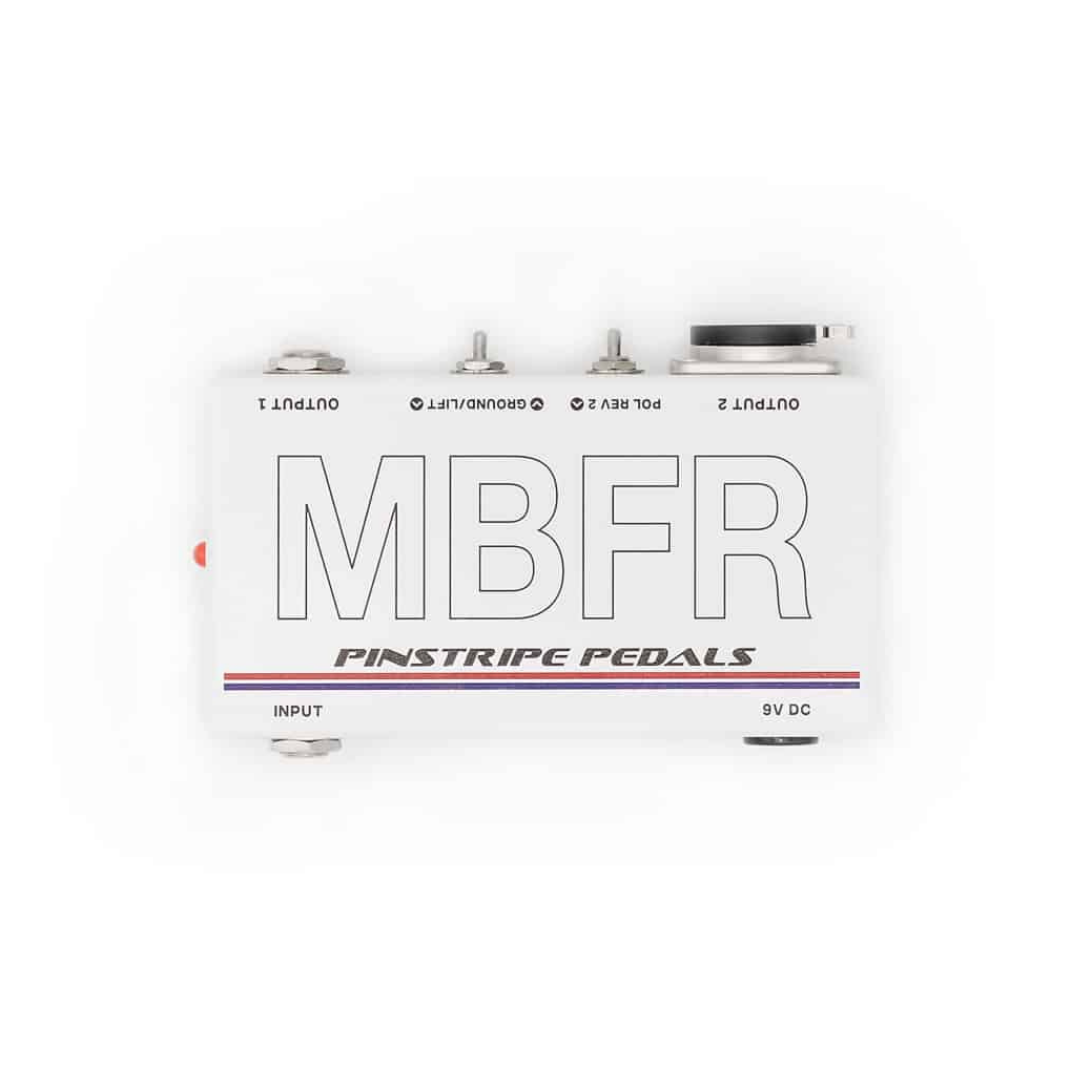

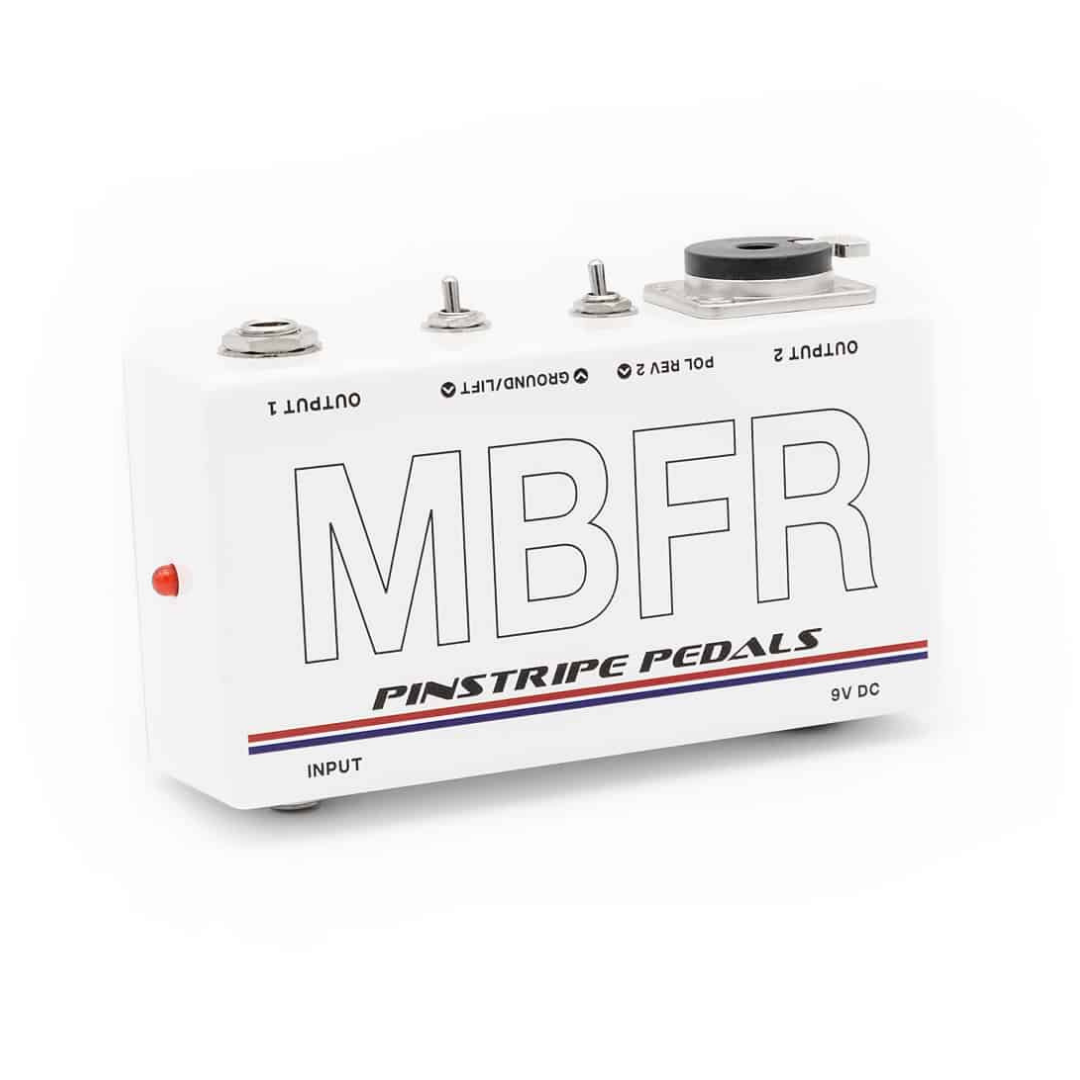

Pinstripe Pedals MBFR – Multi Buffer
雙音箱分配 × Cinemag 隔離 × Ground Lift
訊號分配與緩衝 × 雙音箱與立體聲都好用
MBFR – Multi Buffer 可將你的訊號分配並緩衝，適用於兩台音箱的配置，也可用在立體聲系統。採用高品質、高電流的 Buffer／訊號分配設計，並以一般踏板電源常見的 9V DC 供電（不需要特殊變壓器），接孔方向也特別為 效果器盤整合而設計。
高阻抗輸入 × 乾淨清楚的 Buffer 輸出
- 採用 1 MΩ 高阻抗 TS 輸入。
- Output 1 為低阻抗 TS 輸出（47 Ω），提供穩定的緩衝訊號。
- 頻率響應（+0、-0.5 dB）：10 Hz – 200 kHz。
Output 2 隔離輸出 × 解決雜訊與相位問題
- Output 2 與 Output 1 使用相同 Buffer，並加入 Cinemag 線路隔離變壓器。
- 具 Ground Lift 開關，可用於降低雜訊。
- 具 Polarity Reverse（Polarity Flip）開關，可在需要時反轉送往第 2 台音箱的訊號。
TS／TRS 皆可用 × 可作錄音用主動式 DI
- Output 2 採用獨立隔離的 1/4 吋 Switchcraft 插孔，可用 TS 或 TRS 接法。
- Output 2 可作為錄音用主動式 DI，支援 TRS 平衡連接。
- 亦可使用 TRS 轉 XLR 轉接頭（另售）進行平衡輸出。
奧克拉荷馬手工打造
- 採用 Switchcraft 全金屬接頭。
- 採用 Grayhill 高品質密封式開關。
- 於美國奧克拉荷馬工坊手工製作。
產品特色
-
雙音箱訊號分配與緩衝，也可用於立體聲系統
-
9V DC 供電（踏板電源常見規格），不需特殊變壓器
-

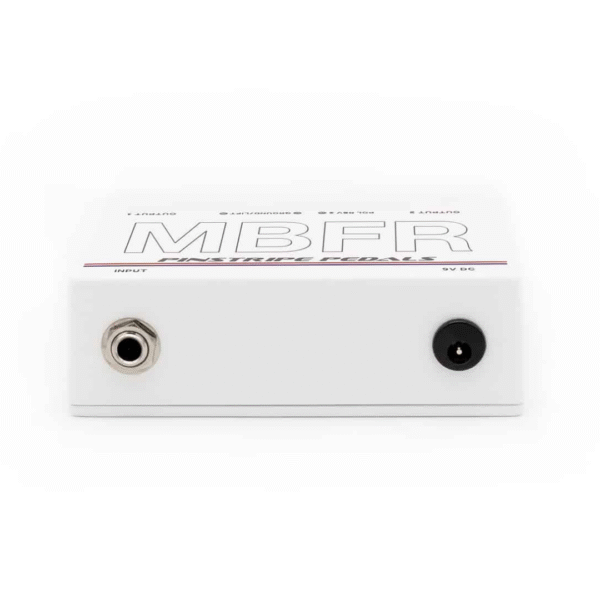

Input：1/4 吋高阻抗（1 MΩ）
-
Output 1：1/4 吋低阻抗（47 Ω）緩衝輸出
-
Output 2：TS／TRS 1/4 吋緩衝＋隔離輸出（Cinemag 變壓器）
-
Ground Lift：降低嗡聲雜訊
-
Polarity Reverse：需要時反轉送往 Amp 2 的訊號
-
Output 2 可作錄音用主動式 DI（需轉接頭，另售）
詳細規格
-
品牌：Pinstripe Pedals
-
型號：MBFR – Multi Buffer
-
類型：Buffer／訊號分配器／隔離輸出
-
電源：9V DC
-
耗電：20 mA
-
最大輸入／輸出電平：> 5 Vrms
-
噪音：2 microVolts（110 dBu，A-weighted）
-
THD：< 0.0007%（20 kHz 頻寬限制、150 Ω 負載）
-
輸入：1/4 吋，高阻抗（1 MΩ）
-
輸出 1：1/4 吋，低阻抗（47 Ω）緩衝輸出；頻率響應（+0、-0.5 dB）：10 Hz – 200 kHz
-
輸出 2：TS／TRS 1/4 吋，緩衝＋隔離；頻率響應（+0、-1 dB）：10 Hz – 200 kHz
-
隔離變壓器：Cinemag 線路隔離變壓器
-
尺寸：12.1 公分 × 6.6 公分 × 4.0 公分
