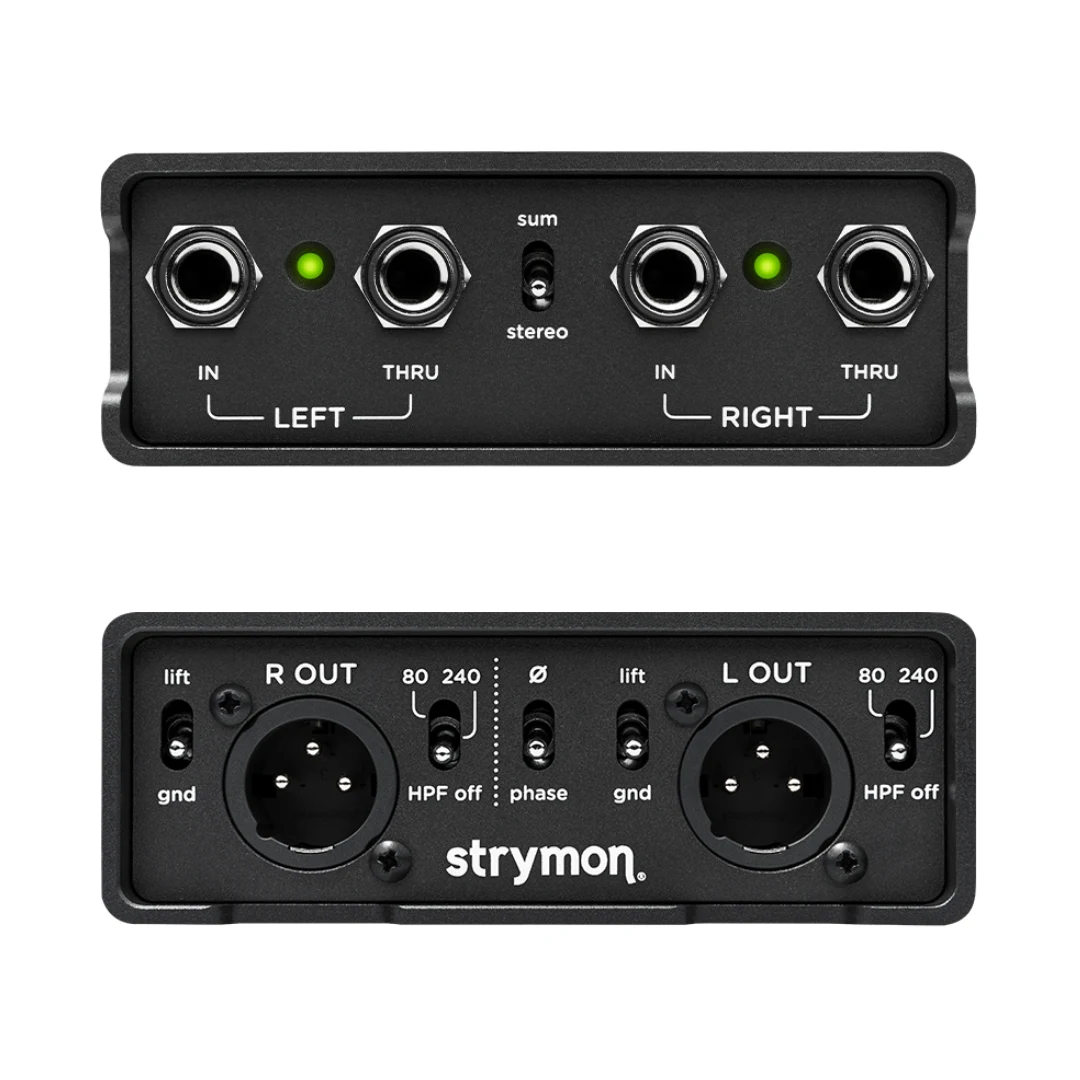

Strymon PCH X1／PCH X2 主動式 Direct Interface
Phantom Power 供電 × 客製音訊變壓器 × Galvanic Isolation
高透明度 Direct Interface × 從低頻到高頻完整保留
- PCH X1 與 PCH X2 是採 Phantom Power 供電與變壓器隔離的主動式 Direct Interface。
- 設計核心著重聲音透明度、低失真與低雜訊表現。
- 在 HPF 關閉時，頻率響應可延伸至 10Hz～80kHz，維持於 ±0.5dB 範圍。
- 可作為 Direct Interface 或 Line Isolator，處理不同樂器與音訊系統的訊號。
商品特色
Phantom Power 主動式 Direct Interface
每聲道客製音訊變壓器
真正 Galvanic Isolation 電氣隔離
每聲道獨立 Ground Lift
三段式 High Pass Filter
80Hz HPF 可抑制低頻 Rumble
240Hz HPF 可進一步削減低頻
Non-Buffered Thru 輸出
最高 +20.5dBu 輸入電平
10Hz～80kHz 寬廣頻率響應
極低 THD＋N
3mm 擠型鋁合金外殼
5mm 加強肋結構
PCH X2 提供雙聲道配置
PCH X2 支援 Phase Reverse
PCH X2 支援 Stereo Sum
PCH X1 與 PCH X2 差異
PCH X1：單聲道主動式 Direct Interface
PCH X2：雙聲道主動式 Direct Interface
X2 每個聲道皆具備獨立變壓器
X2 每個聲道皆具備獨立 Ground Lift
X2 每個輸入皆具備三段 High Pass Filter
X2 額外具備 Left XLR Phase Reverse
X2 額外具備 Sum 功能
X2 Sum 啟用時 Right XLR Output 會靜音
High Pass Filter
Off：保留完整低頻響應
80Hz：削減低頻 Rumble
240Hz：進一步削減低頻，為其他低頻樂器保留空間
音訊規格
一般輸入阻抗：2MΩ
PCH X2 Sum 啟用時輸入阻抗：4kΩ
最大輸入電平：+20.5dBu
XLR 輸出阻抗：100Ω
XLR 相對輸入增益：-20dB
XLR 最大輸出電平：+0.5dBu
XLR Noise Floor：-123dBu
Thru 一般模式增益：+0dB
Thru 一般模式輸出阻抗：0Ω
詳細規格
品牌：Strymon
型號：PCH X1／PCH X2
類型：主動式 Direct Interface／Line Isolator
PCH X1 聲道數：1
PCH X2 聲道數：2
輸入阻抗：2MΩ
PCH X2 Sum 啟用時輸入阻抗：4kΩ
最大輸入電平：+20.5dBu
XLR 輸出阻抗：100Ω
XLR Gain：-20dB
XLR 最大輸出電平：+0.5dBu
XLR Noise Floor：-123dBu（10Hz～22kHz，No A-Weight）
頻率響應：±0.25dB，20Hz～30kHz（13.6kΩ Load，HPF Off）
頻率響應：±0.5dB，10Hz～80kHz（13.6kΩ Load，HPF Off）
頻率響應：±0.5dB，20Hz～20kHz（600Ω Load，HPF Off）
THD＋N @ 1kHz：0.0007%（-10dBu Out）
THD＋N @ 100Hz：0.0035%（-10dBu Out）
THD＋N @ 50Hz：0.0125%（-10dBu Out）
Thru Gain：+0dB
PCH X2 Sum 啟用時 Thru Gain：-6dB
Thru 輸出阻抗：0Ω
PCH X2 Sum 啟用時 Thru 輸出阻抗：1kΩ
High Pass Filter：Off／80Hz／240Hz
Ground Lift：每聲道獨立切換
變壓器：每聲道客製音訊變壓器
電氣隔離：Galvanic Isolation
Thru：Non-Buffered Thru Output
PCH X2 Phase Reverse：反轉 Left XLR Output 極性
PCH X2 Sum：將 Left／Right 輸入合併至 Left Outputs
供電方式：+48VDC Phantom Power
電流需求：每聲道 5mA
外殼：3mm 擠型鋁合金，5mm 加強肋
PCH X1 尺寸：93 × 50 × 39mm
PCH X1 英制尺寸：3.66 × 1.97 × 1.54 吋
PCH X2 尺寸：93 × 107 × 39mm
PCH X2 英制尺寸：3.66 × 4.20 × 1.54 吋
