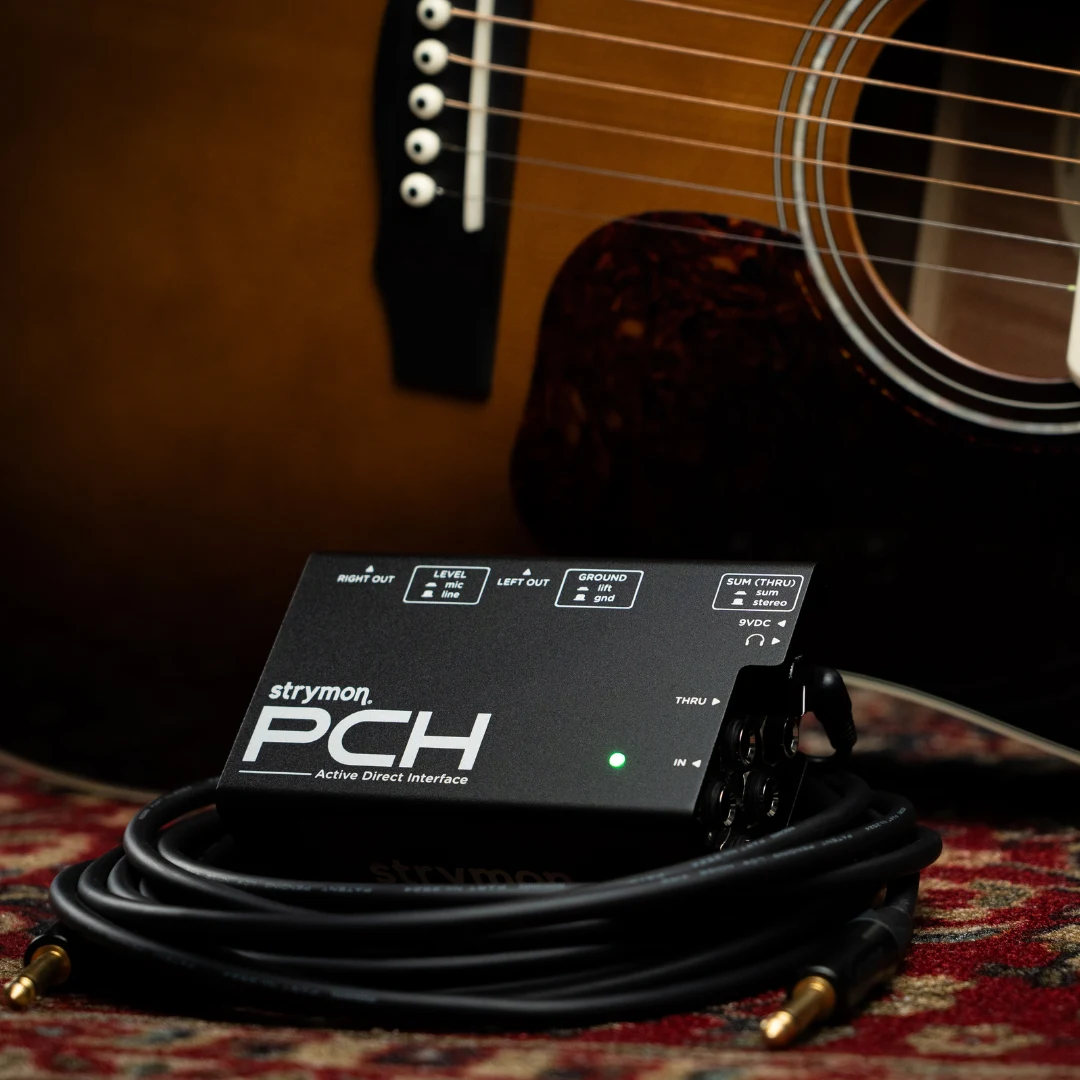

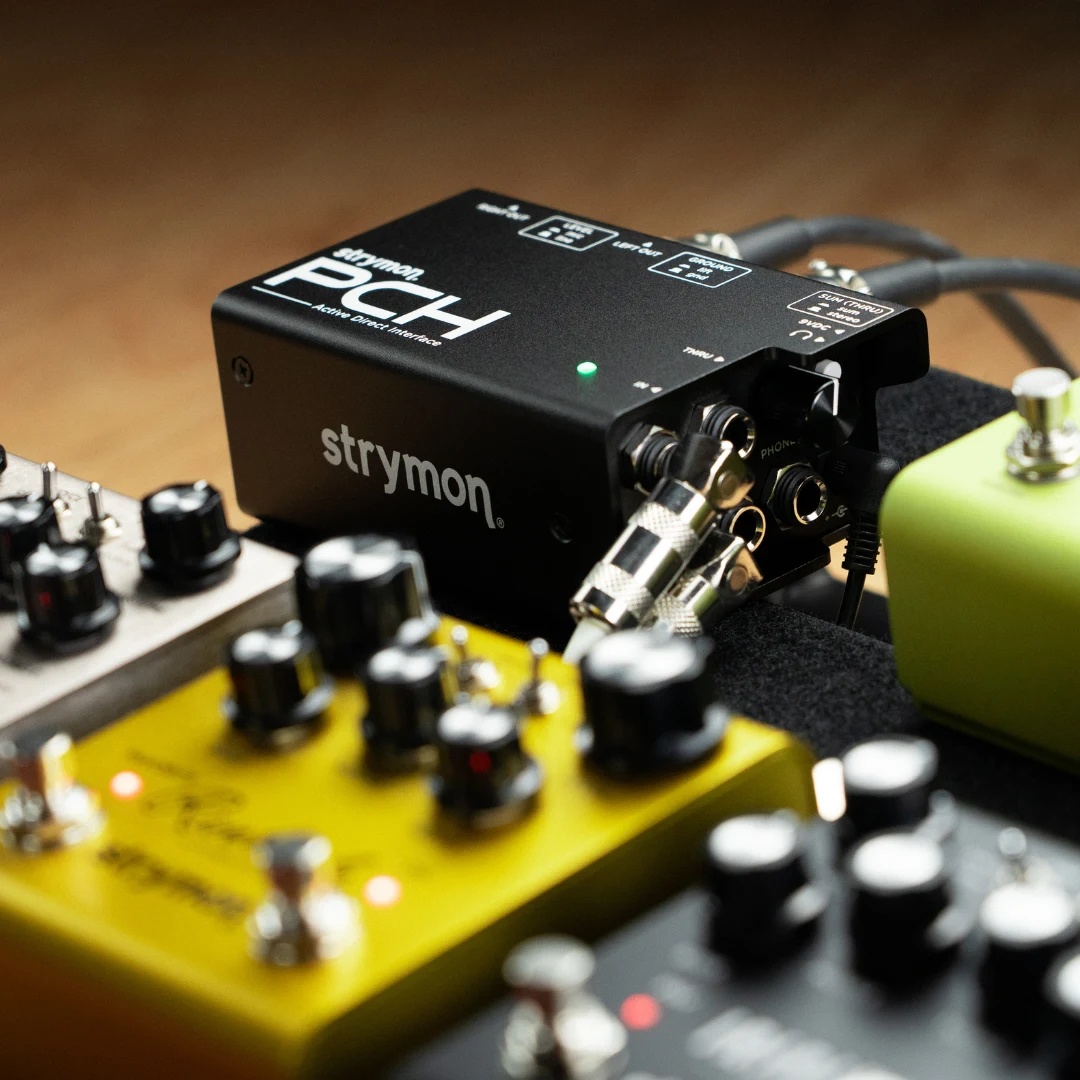

Strymon PCH 主動式立體聲 Direct Interface
立體聲主動式 DI × 內建耳機擴大器 × 24V 內部工作電壓
透明立體聲 Direct Interface × 保留效果器盤原始聲音
- PCH 是進階立體聲主動式 Direct Interface。
- 設計核心在於讓效果器盤訊號通過 PCH 後，盡可能維持原本的聲音特性。

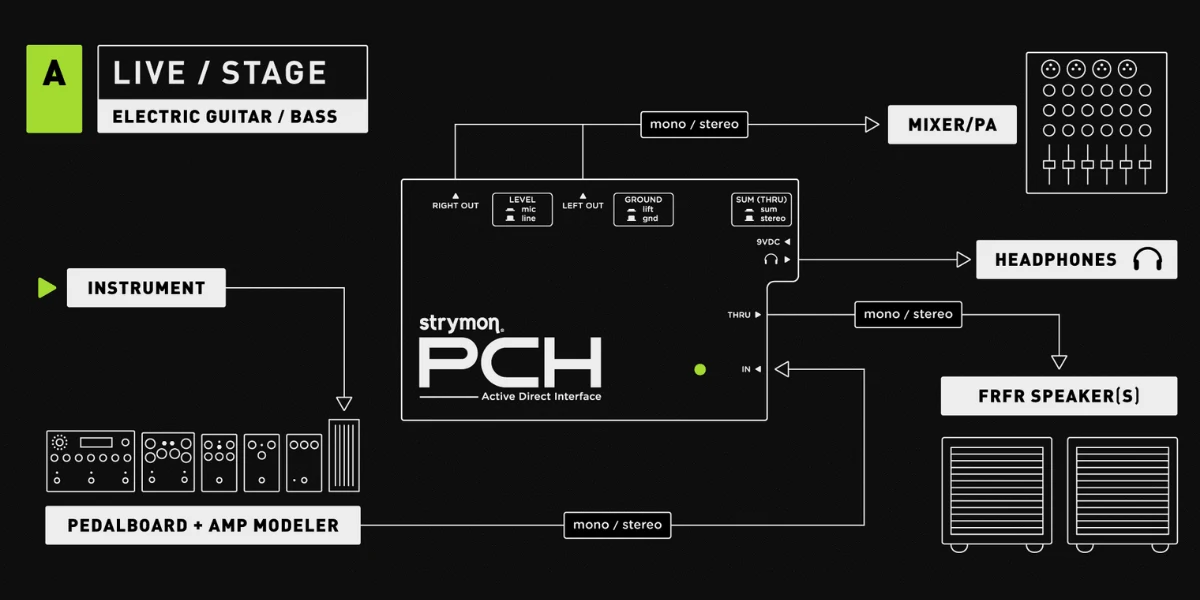

- 可將 Unbalanced 輸出連接至 PA、錄音介面或 Flat Response 喇叭系統。

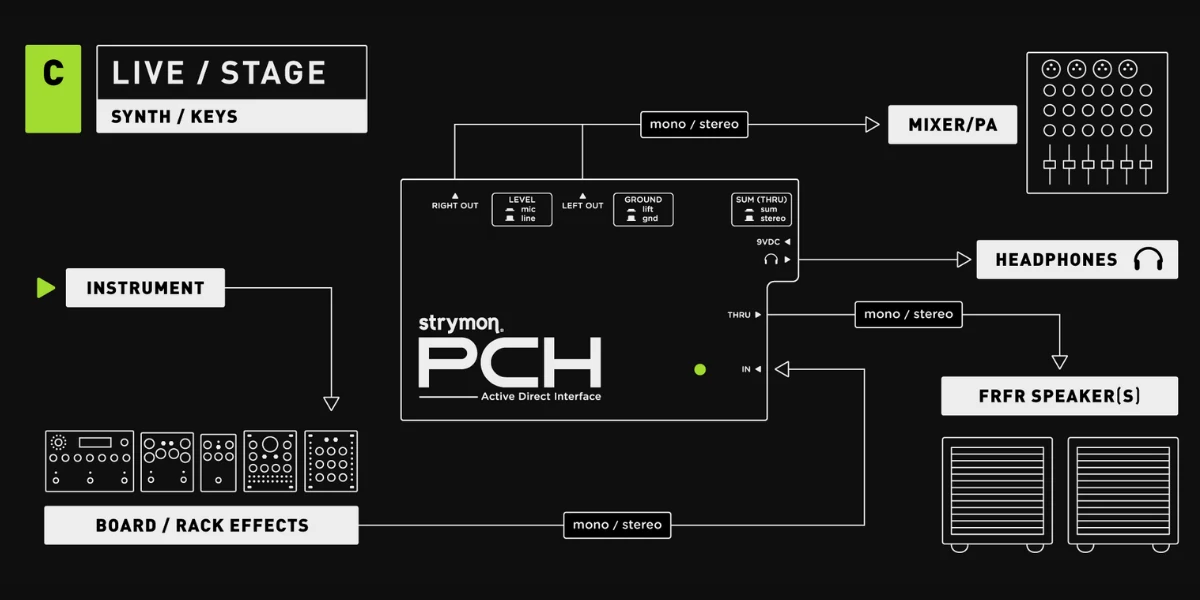

- 適合效果器盤、Keyboard Rig 與 Synth Setup 等立體聲系統使用。

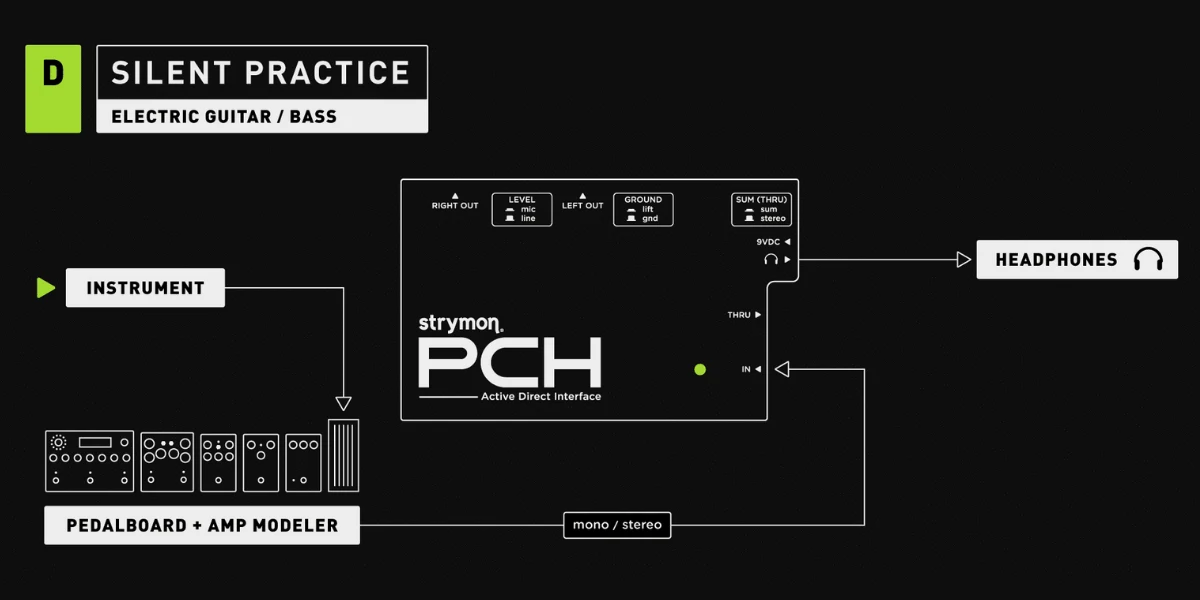

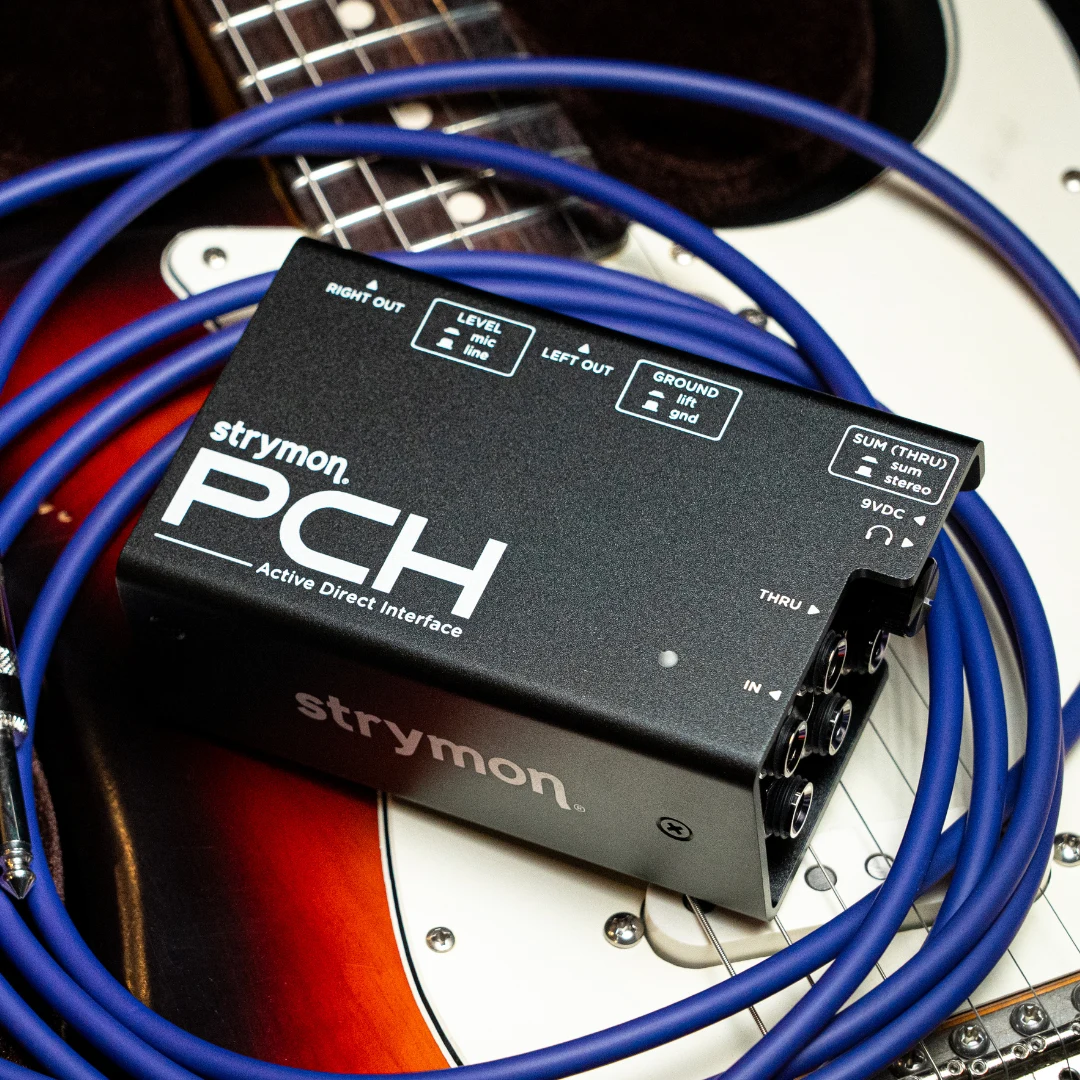

內建耳機擴大器 × 直接監聽完整立體聲系統
- PCH 內建高輸出耳機擴大器。
- 可直接監聽整套 Rig 或效果器盤的完整立體聲訊號。
- 不受效果器排列方式或器材種類限制。
- 耳機擴大器具備足夠輸出能力，可乾淨驅動高阻抗耳機。

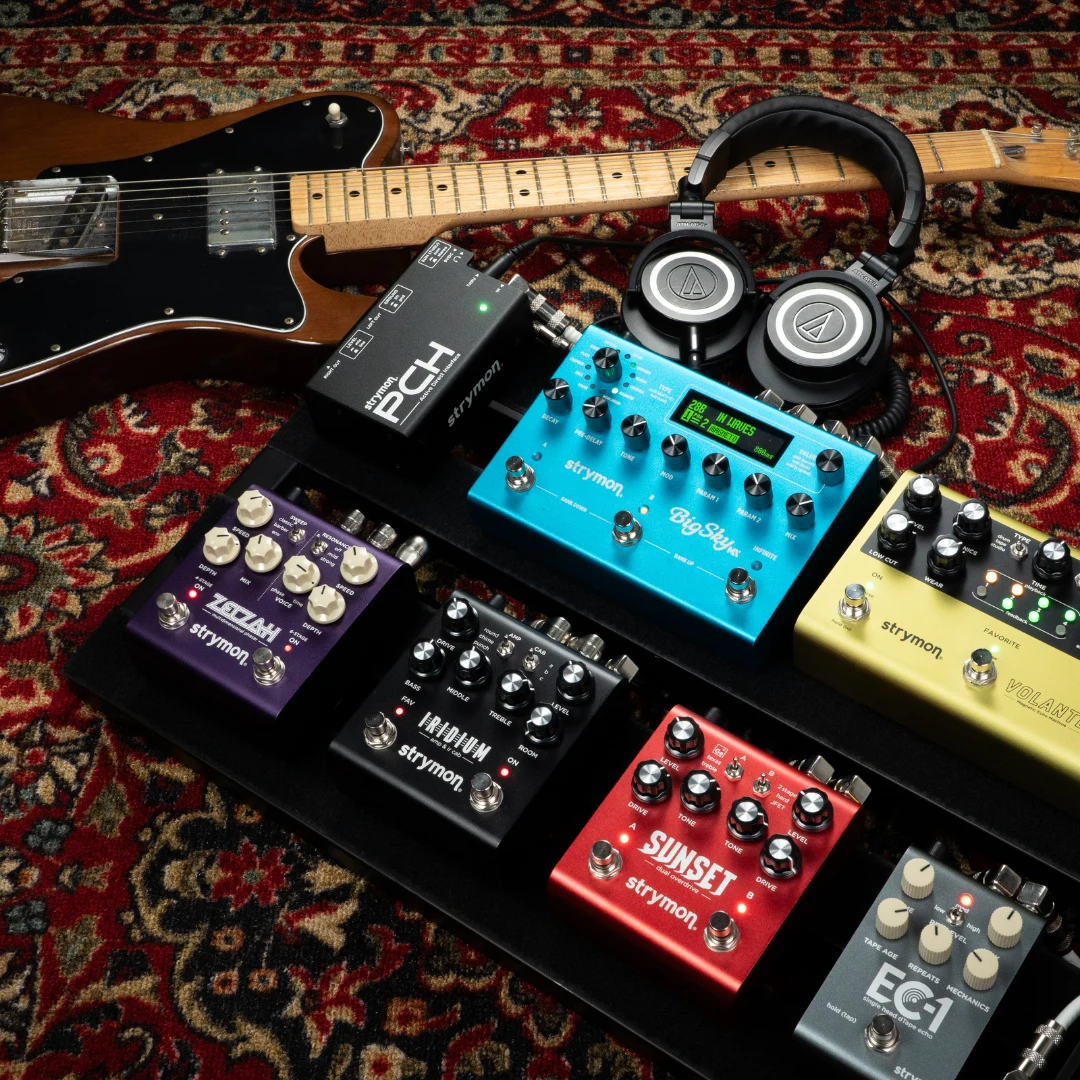

最高 +20dBu 輸入 × 對應高輸出效果器盤
- 效果器盤輸出可能遠高於吉他或貝斯直接進入 DI 的訊號。
- PCH 最大輸入電平可達 +20dBu。
- 可處理高輸出音訊，同時維持乾淨且透明的訊號表現。
- 適合直接接收整套效果器盤後端輸出。

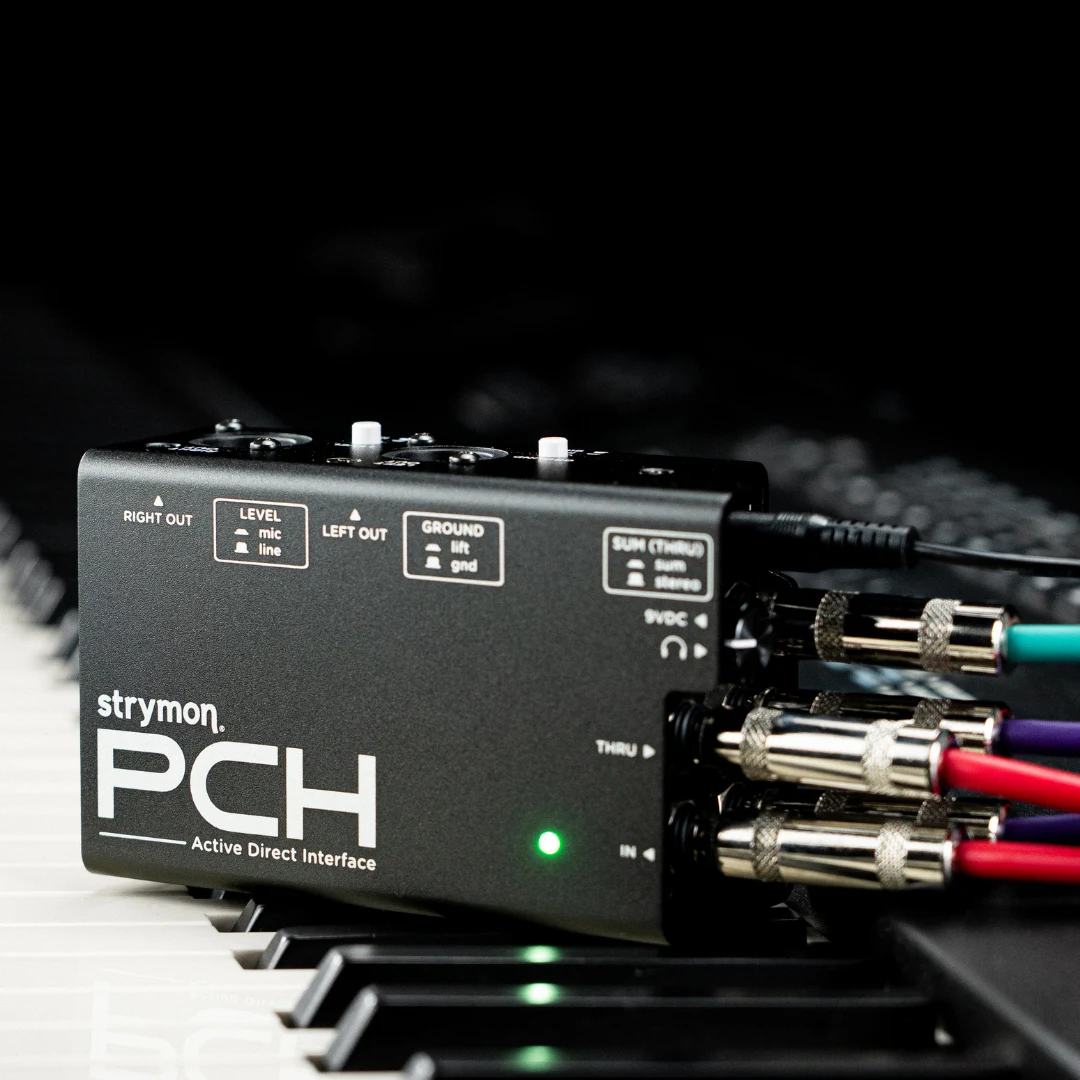

9VDC 輸入 × 內部升壓至 24V
- PCH 使用 9VDC 電源供應。
- 內部會將工作電壓轉換至 24V。
- 較高內部工作電壓提供充足 Headroom，降低高輸入訊號造成 Clipping 的可能性。
- 原廠將此架構設計為接近難以削波的工作範圍。

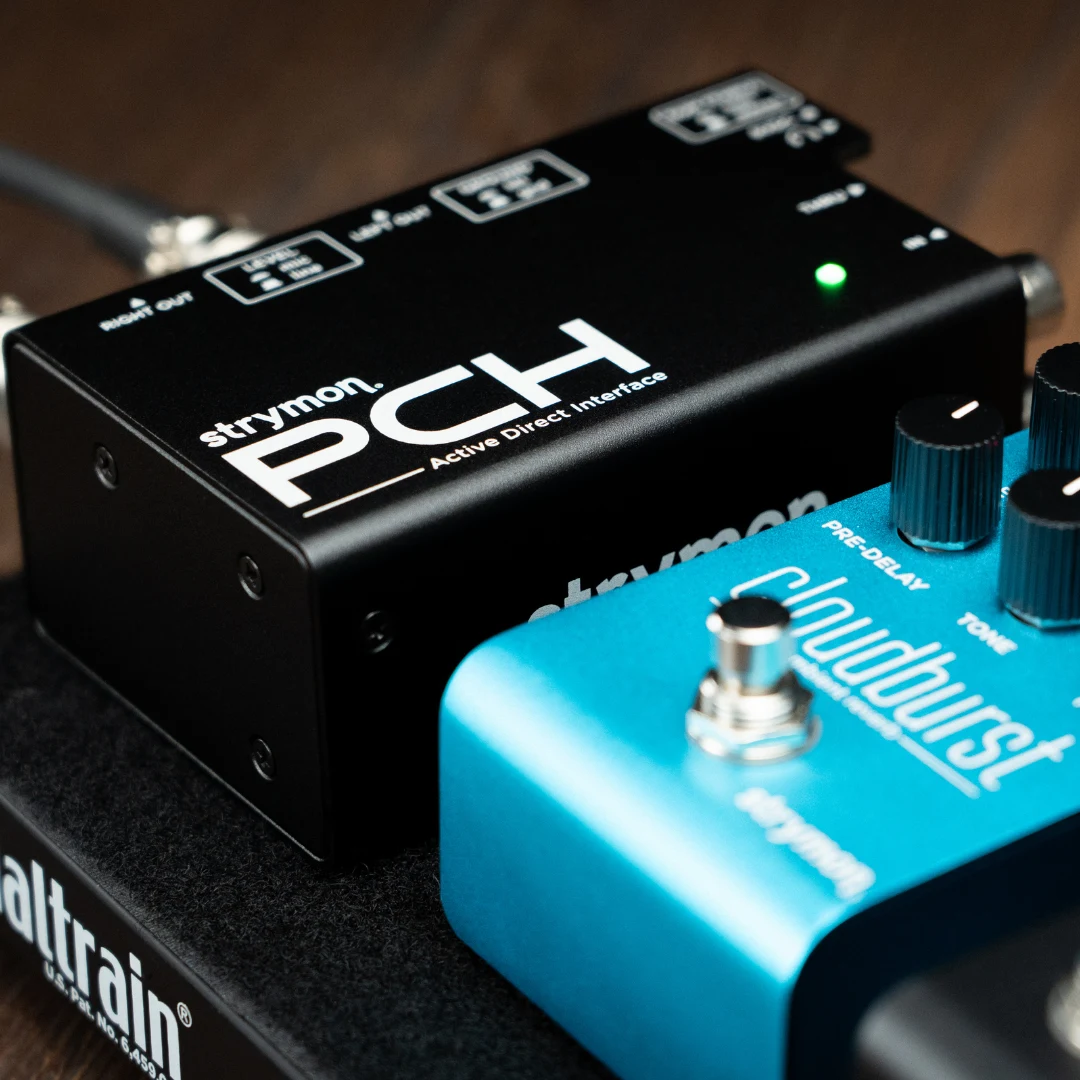

Custom Ojai Power Supply × Galvanic Isolation
- PCH 內部採用客製單聲道 Ojai 電源供應架構。
- 內部電源使用客製變壓器。
- 變壓器可提供 Galvanic Isolation 電氣隔離。
- 此電源設計共同支援 PCH 的高 Headroom 與低雜訊工作環境。

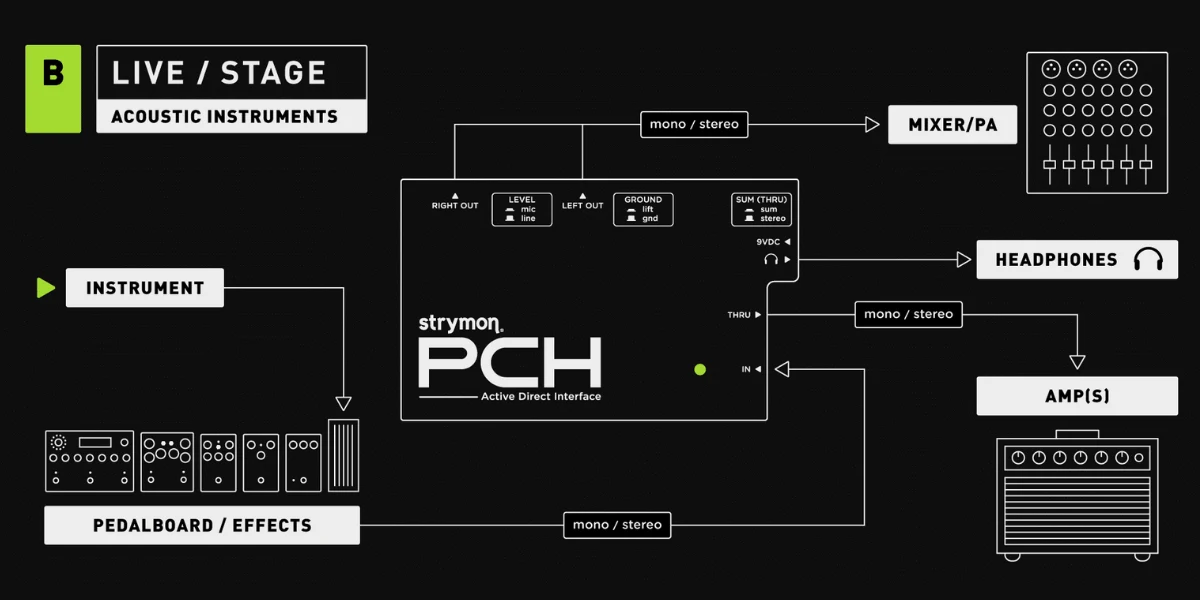

立體聲 DI 與監聽
支援 Stereo Direct Interface
可將 Unbalanced 輸出連接至 PA

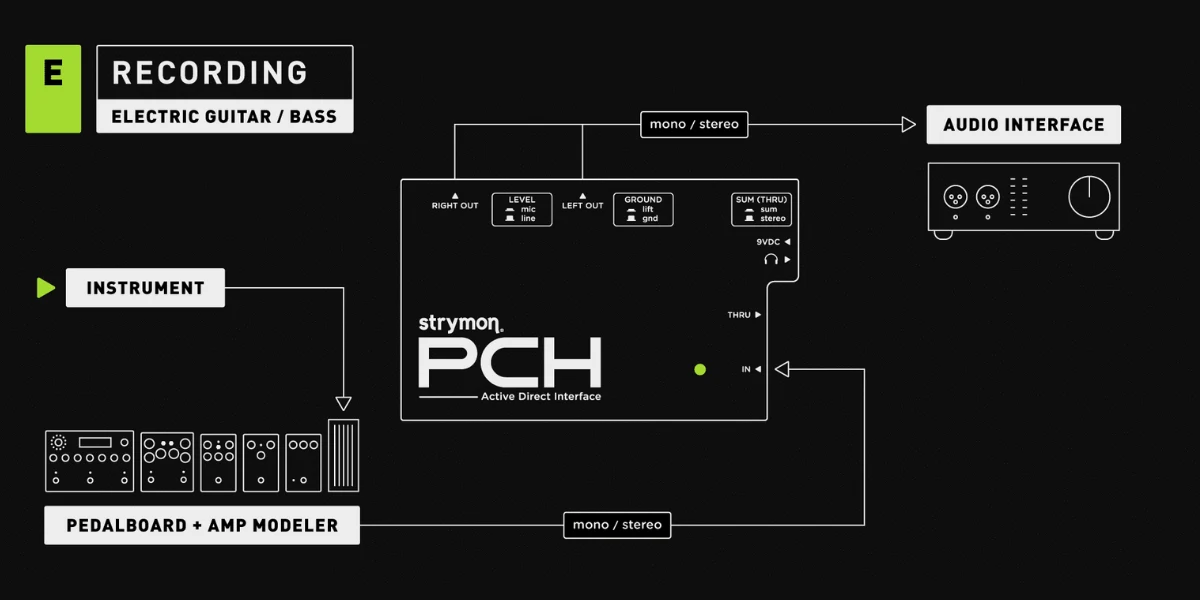

可連接錄音介面
可連接 Flat Response 喇叭系統
內建 Headphone Amplifier
支援高阻抗耳機
可監聽完整效果器盤立體聲訊號

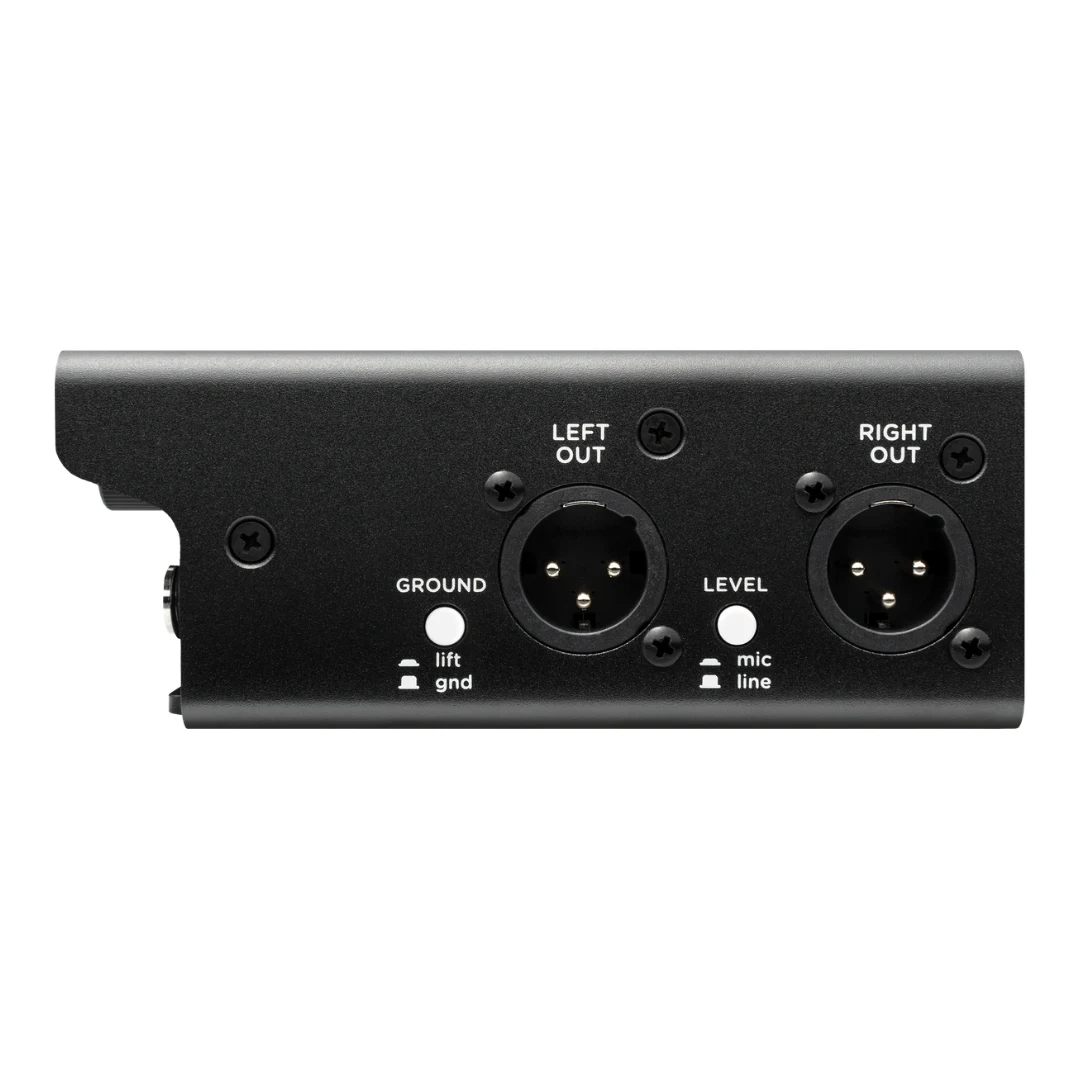

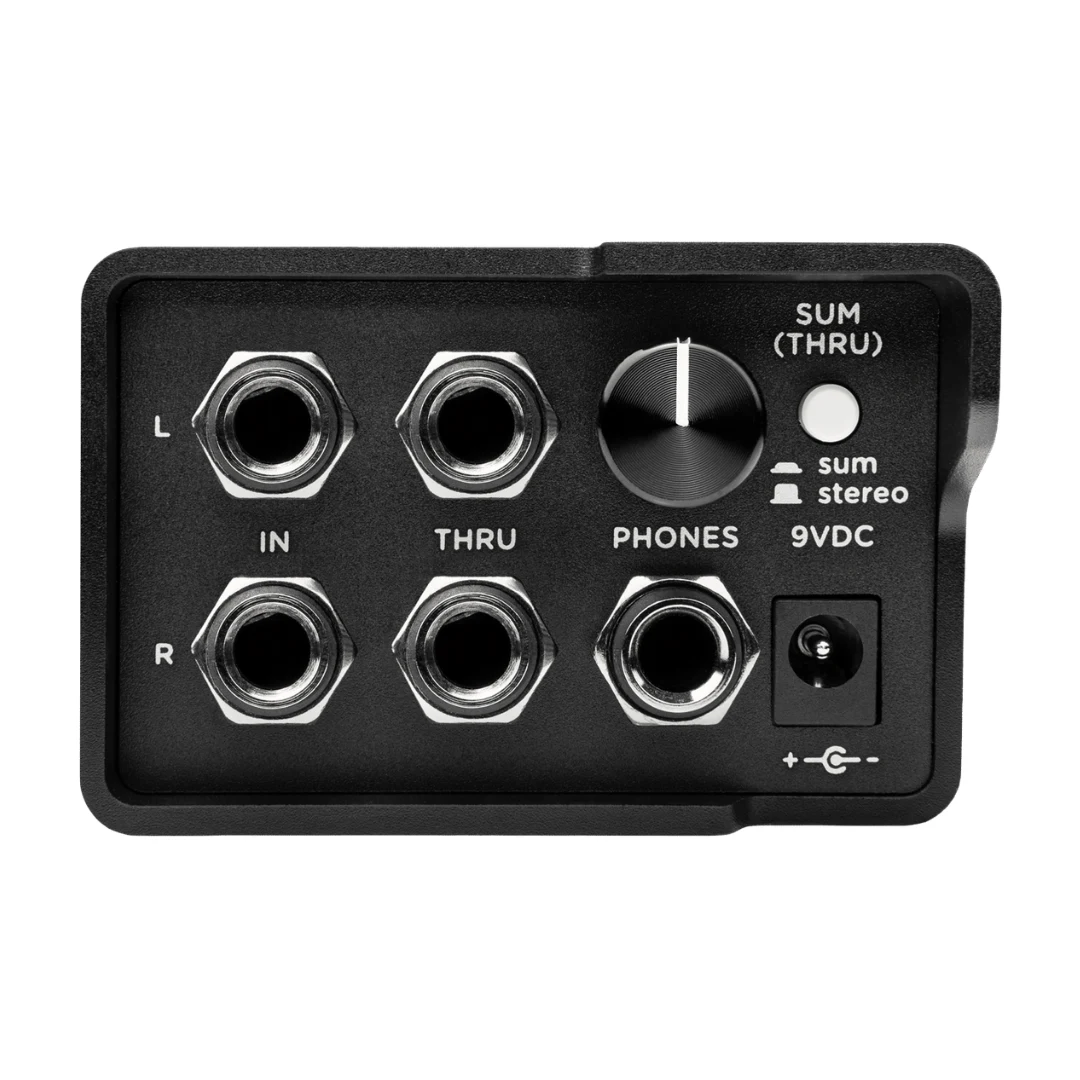

XLR 與 Thru 控制
XLR Line 模式：0dB Gain
XLR Mic 模式：-20dB Gain
XLR Ground Lift 可開啟或關閉
Thru Sum 功能可開啟或關閉
可依不同 PA、Mixer 與錄音系統調整輸出配置
音訊規格
輸入阻抗：1MΩ
最大輸入電平：+20dBu
Thru 輸出阻抗：100Ω
Thru SNR：+135dB A-Weighted
Thru Noise Floor：-115dBV
Thru 頻率響應：±0.25dB，10Hz～80kHz+
耳機輸出阻抗：2Ω
耳機頻率響應：±0.25dB，10Hz～80kHz
詳細規格
品牌：Strymon
型號：PCH
類型：Stereo Active Direct Interface
輸入阻抗：1MΩ
最大輸入電平：+20dBu
Thru 輸出阻抗：100Ω
Thru SNR：+135dB（A-Weighted）
Thru Noise Floor：-115dBV（10Hz～22kHz，No A-Weight）
Thru Gain：+0dB
Thru 頻率響應：±0.25dB，10Hz～80kHz+
耳機輸出阻抗：2Ω
耳機頻率響應：±0.25dB，10Hz～80kHz
XLR Line 輸出阻抗：275Ω
XLR Line SNR：+130dB（A-Weighted）
XLR Line Noise Floor：-110dBV（10Hz～22kHz，No A-Weight）
XLR Line Gain：+0dB
XLR Line 最大輸出：+20dBu
XLR Line 頻率響應：±0.25dB，10Hz～80kHz+
XLR Mic 輸出阻抗：100Ω
XLR Mic Gain：-20dB
XLR Mic 最大輸出：+0.0dBu
XLR Mic SNR：+125dB
XLR Mic Noise Floor：-125dBV（10Hz～22kHz，No A-Weight）
XLR Mic 頻率響應：±0.25dB，10Hz～80kHz+
XLR 輸出：Mic／Line 可切換
Ground Lift：可切換
Thru Sum：可切換
內部工作電壓：24V
電源架構：Custom Single-Channel Ojai Power Supply
電氣隔離：Galvanic Isolation
外部電源：9VDC
電流需求：500mA
外殼：3mm 擠型鋁合金，5mm 加強肋
尺寸：124 × 76 × 50mm
英制尺寸：4.88 × 2.97 × 1.94 吋
